아날로그 5-와이어 저항식 터치 스크린 기술
메시지를 남겨주세요
~ 안에5-와이어 저항식 터치 스크린, 바닥 시트는 X 및 Y 방향 모두에서 등전위 분포를 가지며, 바닥 시트의 전압은 상단 시트로 측정됩니다. 주요 전자 장치는 유리 바닥 층을 기반으로 하며, 상단 플라스틱 층에 균일한 전압이 적용됩니다. 터치하면 상단과 하단 층 사이에 전기적 접촉이 발생합니다. 터치 지점에 따라 유리의 네 모서리의 전압이 다르며, 컨트롤러의 복잡한 알고리즘으로 측정하여 터치 지점의 xy 좌표를 계산합니다.
5선 저항 터치스크린의 장점은 유리 기판이 비교적 견고하고 변형되기 쉽지 않으며, 여기에 부착된 ITO가 완전히 산화될 수 있다는 것입니다. 유리 재료는 물을 흡수하지 않으며 팽창 계수는 ITO와 매우 가깝습니다. 변형으로 인해 ITO가 손상되지 않습니다. 상층의 ITO는 리드 전극으로만 사용되며 전류가 흐르지 않습니다. 따라서 균일한 전도도가 필요하지 않습니다. 변형으로 인해 손상되더라도 저항 스크린의 "드리프트"가 발생하지 않습니다.
5선 저항 터치스크린의 전극은 4선 저항 스크린처럼 전도성 스트립으로 4면에서 리드 아웃할 수 없으며, 이는 단락을 일으킬 것입니다. 전극은 터치스크린 주변에 분포된 많은 저항 패턴으로 분산된 다음 4개 모서리에서 리드 아웃됩니다. 이러한 패턴은 터치스크린의 X 및 Y 방향의 전압 기울기를 선형으로 만들고 좌표 측정을 용이하게 하는 데 사용됩니다.

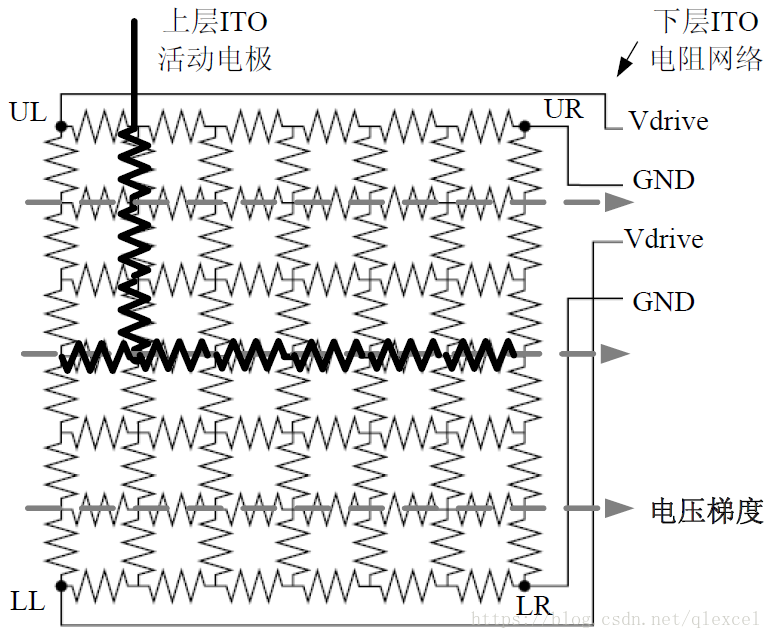

5선 저항식 터치스크린이 작동할 때 UL은 구동 전압 vdrive를 적용하고 LR은 접지됩니다. 접촉의 X 및 Y 좌표 측정은 다음 두 단계로 나뉩니다.
1. Y좌표를 계산하고 구동전압 vdrive를 ur 전극에 인가하고 LL 전극은 접지하고 가동전극을 리드아웃 단자로 사용하여 접점의 전압을 측정합니다.
2. X좌표를 계산하고, 구동전압 vdrive를 LL전극에 인가하고, ur전극은 접지하고, 가동전극을 리드단으로 사용하여 접점의 전압을 측정한다.
4-와이어와 5-와이어 기술의 차이 구조
그만큼5-와이어 저항식 터치스크린단점을 없애는 것을 목표로 합니다.4-와이어 저항식 터치스크린. 5선 저항식 터치스크린이 채택한 구조는 X, Y 전극이 모두 유리기판에 부착된 ITO층에 만들어지고, 상층의 ITO는 가동 전극으로만 사용된다는 것이다. 하층 ITO의 X, Y 전극은 네 모서리에서 UL, ur, ll, LR을 리드하고, 상층 활성 전극을 더해 총 5개의 라인이 된다.
아날로그 4-와이어 저항 기술과 마찬가지로 아날로그 5-와이어 저항 센서는 서로 마주보는 상단 및 하단 시트로 구성되며 그 사이에 간격이 있습니다. 아날로그 4-와이어 저항 기술과 달리 아날로그 5-와이어 기술에서는 전극이 하단 시트의 네 모서리에 배치됩니다.
| 사양 | 4-와이어저항 기술 | 5-와이어 저항 기술 |
| 응답 속도(밀리초) | 최대 10ms | 9600보드에서 21ms |
| 정확성 | 최대오차 3mm | <= 1.0% within precision area. Outside precision area, linearly 활성 영역 가장자리에서 2%까지 증가 |
| 빛의 투과율 | 80-85% | 70-78% |
| 터치 해상도 | 1024 x 1024 | 4096 x 4096 |
| 수명 | >500만번의 터치 | >3500만번의 터치 |
저항 기술 : 아날로그 4-와이어 저항, 아날로그 5-와이어 저항, 아날로그 7-와이어 저항성, 아날로그 8-와이어 저항성, 저항 기술의 특징
정전식 기술: 표면 정전식 터치 기술, 투사형 정전식 터치 기술
